Rollenschweissanlage

Die Rollenschweissanlage schweisst im Widerstandschweissverfahren doppelwandige Deckel zusammen.
Aufgabenstellung
Ersatz der störungsanfälligen elektronischen Schweisssteuerung und der übrigen elektromechanischen Teile.
Meine Arbeiten
Schema, Programmierung, Definition Getriebemotoren, Definition SPS/Elektrik, Definition Pneumatik, Installation, Inbetriebnahme, Entwicklung von der Elektronik.
Lösung
Nach einigen Prototypen mit Mikrocontroller entwickelte sich die heutige Lösung heraus. (siehe Gallery)
S7-1516F, 200SP HS, Steuerung des Schweissprozesses und der restlichen Funktionen, Schweissstrommessung mit Trace, Drehantrieb G120, Pneumatik, Rezeptsteuerung, IO-Link, Profinet.

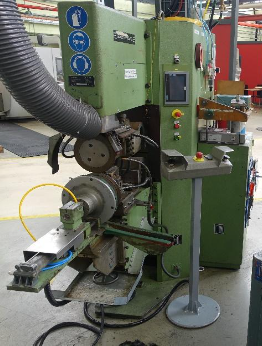

Schweissmaschine

S7-1516F, 200SP HS, Steuerung des Schweissprozesses und der restlichen Funktionen, Schweissstrommessung mit Trace, Drehantrieb G120, Pneumatik, Rezeptsteuerung, IO-Link, Profinet.

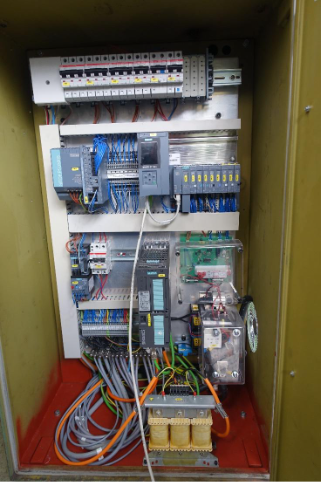

Schaltschrank

Endgültige Lösung: Steuerung der Maschine mit einer S7-1516F.

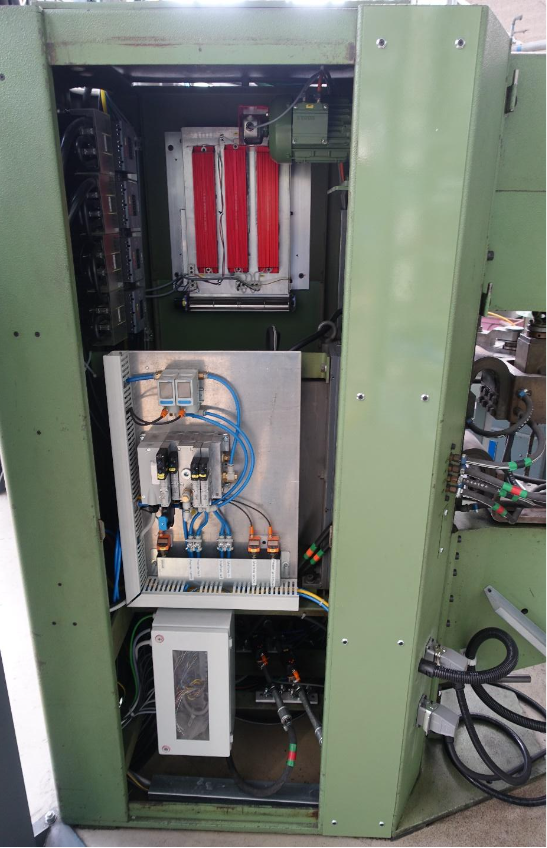

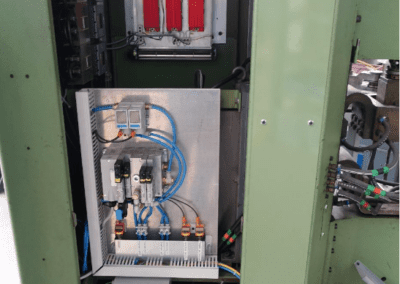

Schweisstrafo

Pneumatik mit Druckregelung, Druckmessung, automatische Stufenschaltung des Trafo

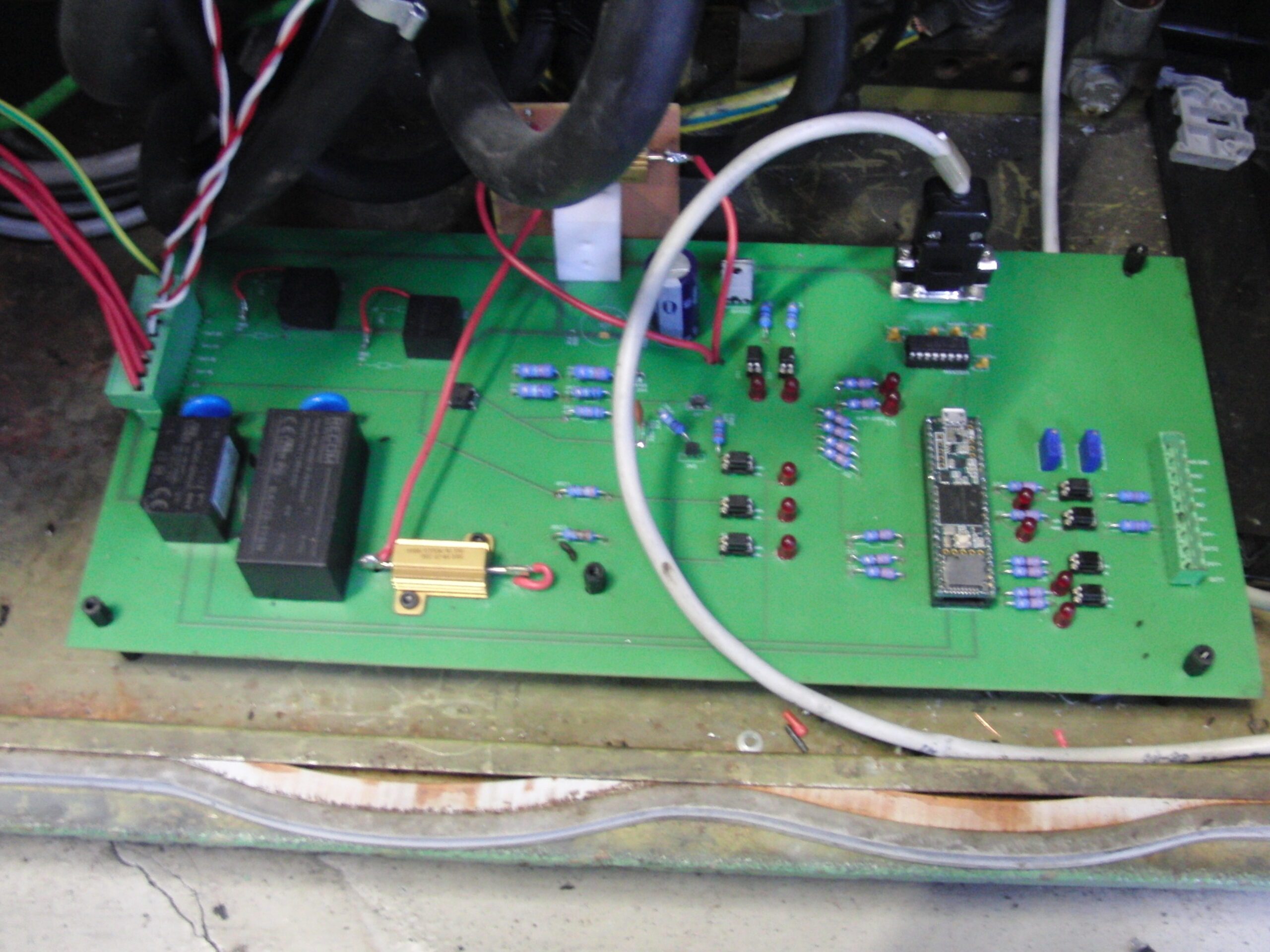

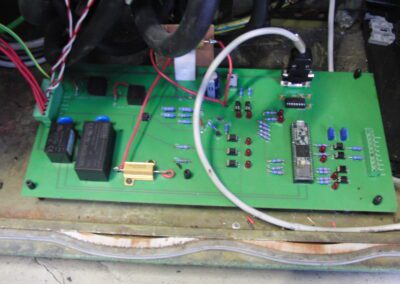

Prototyp

Prototyp (3 Jahre im Einsatz) Detektion des Phasennulldurchgangs, positive und negative Halbwelle, Steuerung der Schweissung durch uC, Kommunikation zur S7-1200 über Modbus.

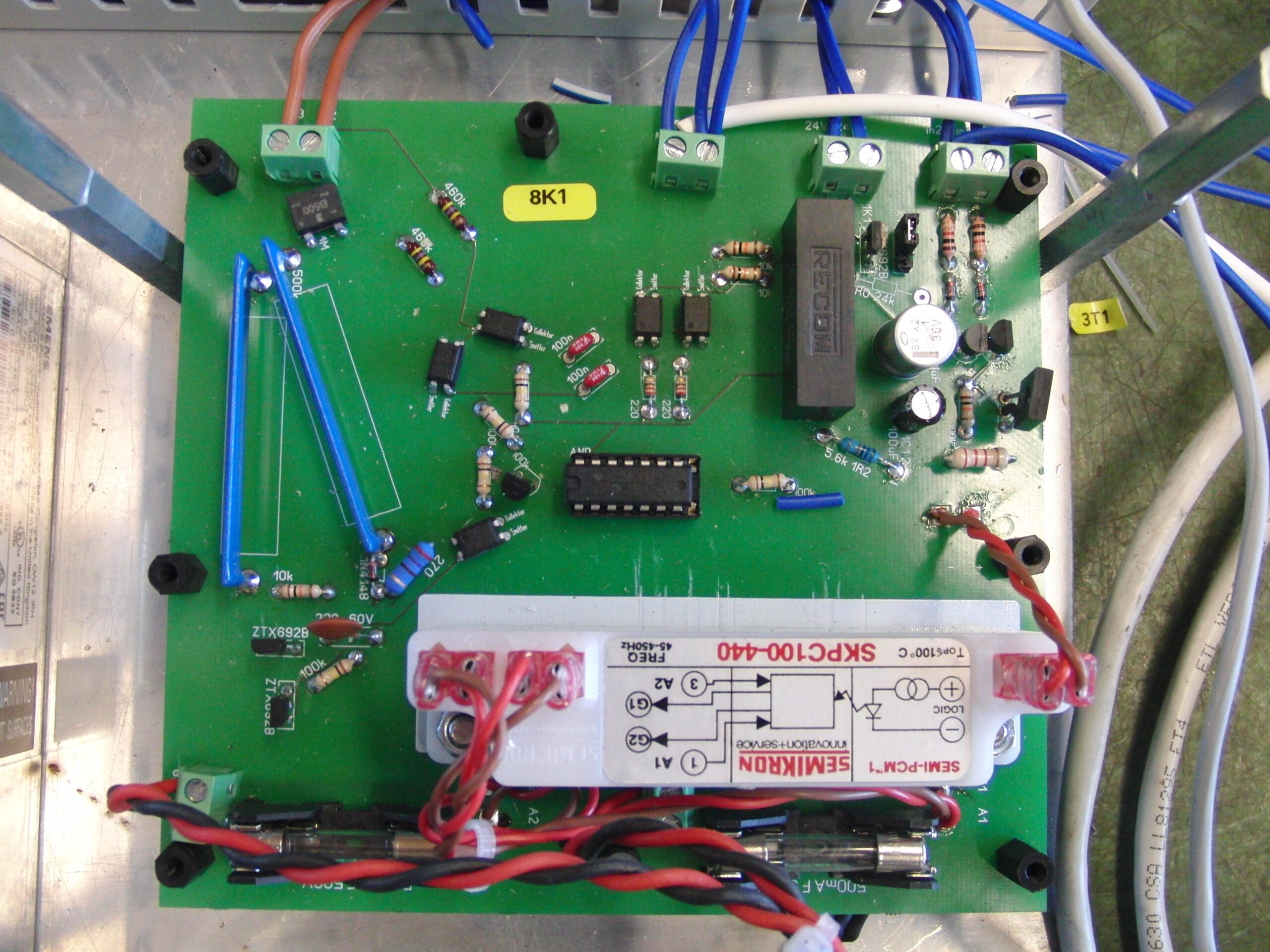

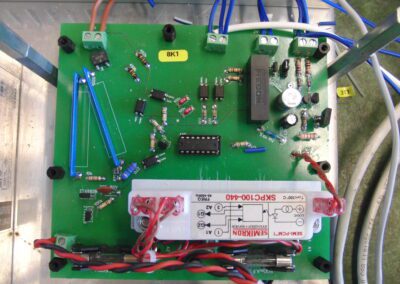

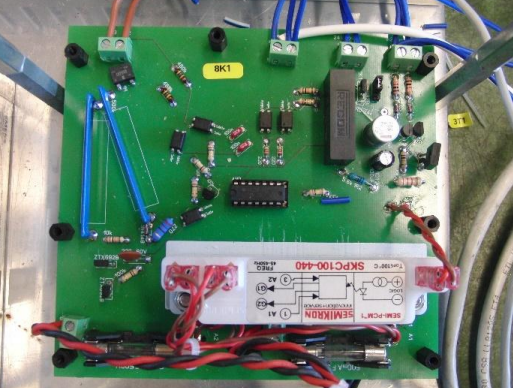

Diskrete Elektronik

Endgültige Lösung: Diskrete Elektronik Detektion des Phasennulldurchgangs, positive und negative Halbwelle und Weitergabe an S7-1516F, Empfang der Signale von S7-1516F für die Zündung der Thyristoren, Anbindung durch TM Timer DIDQ
