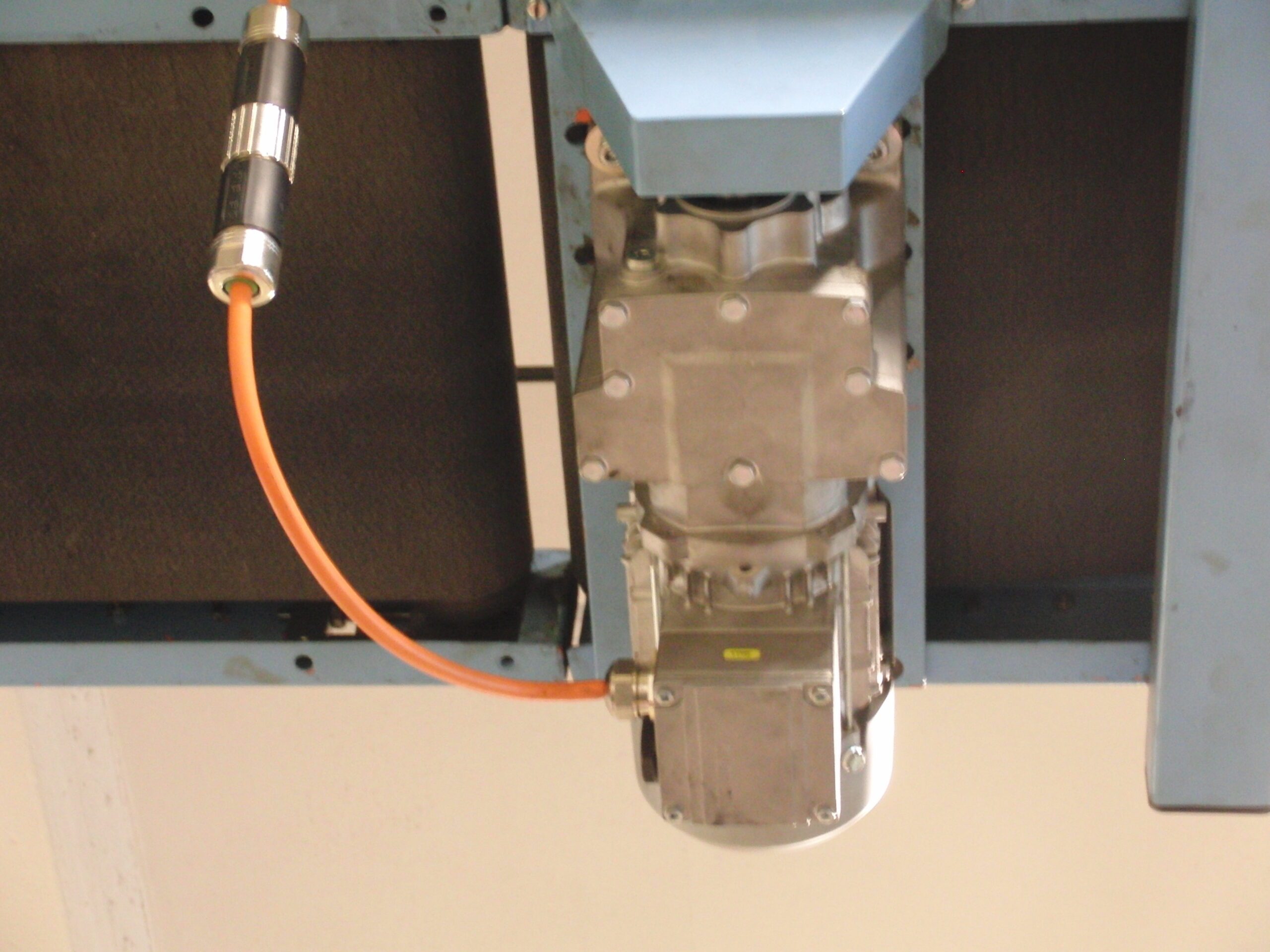

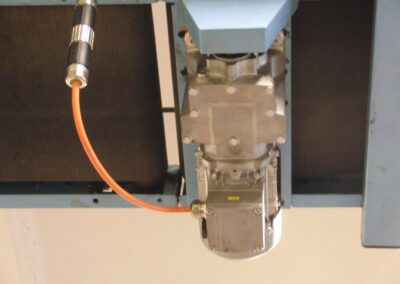

Getriebemotor

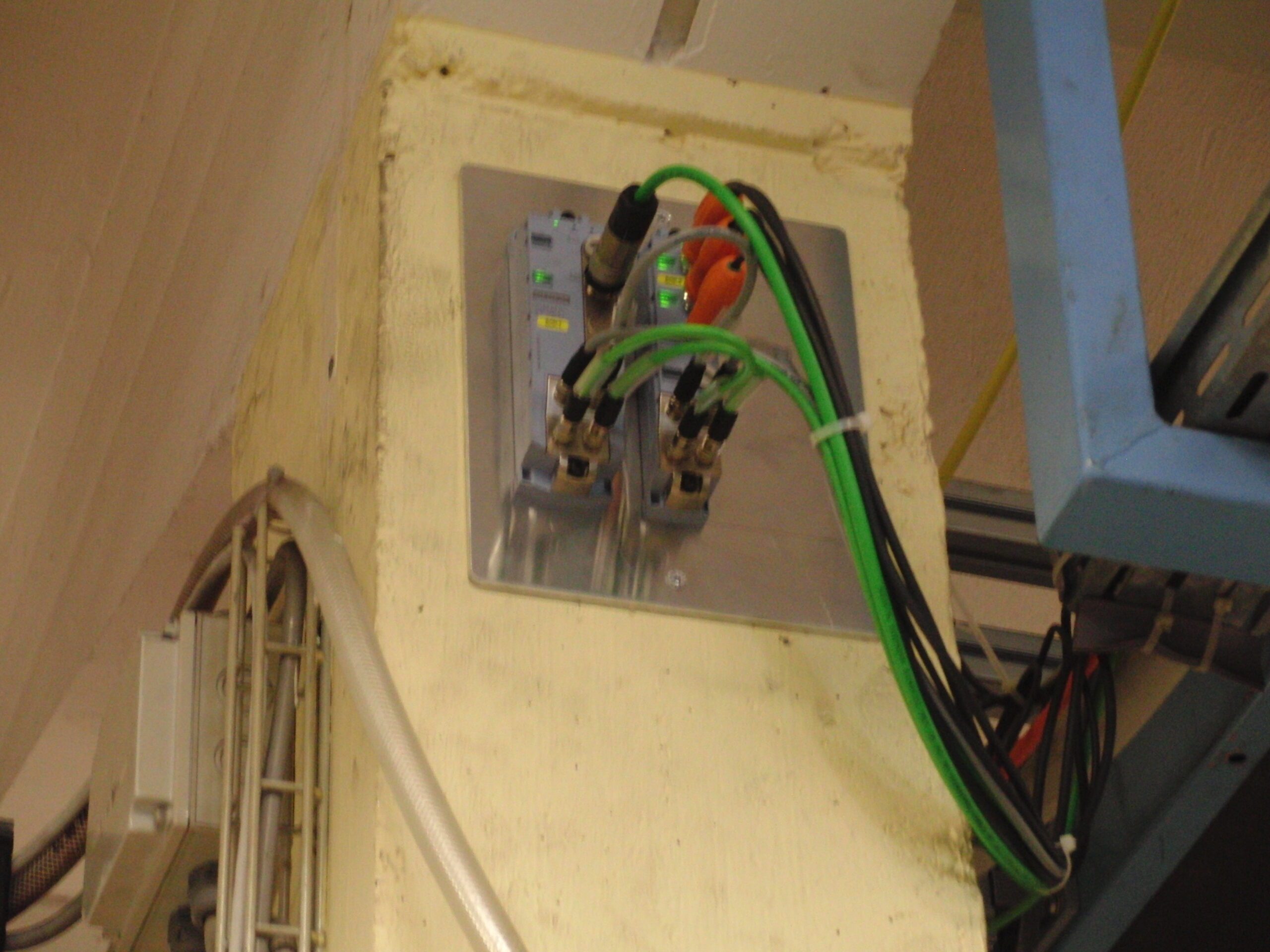

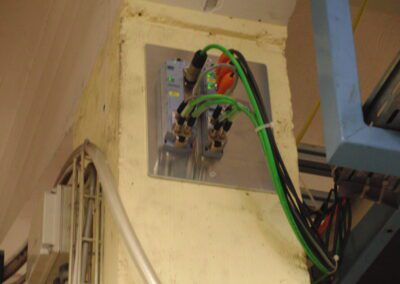

ET 200AL Master

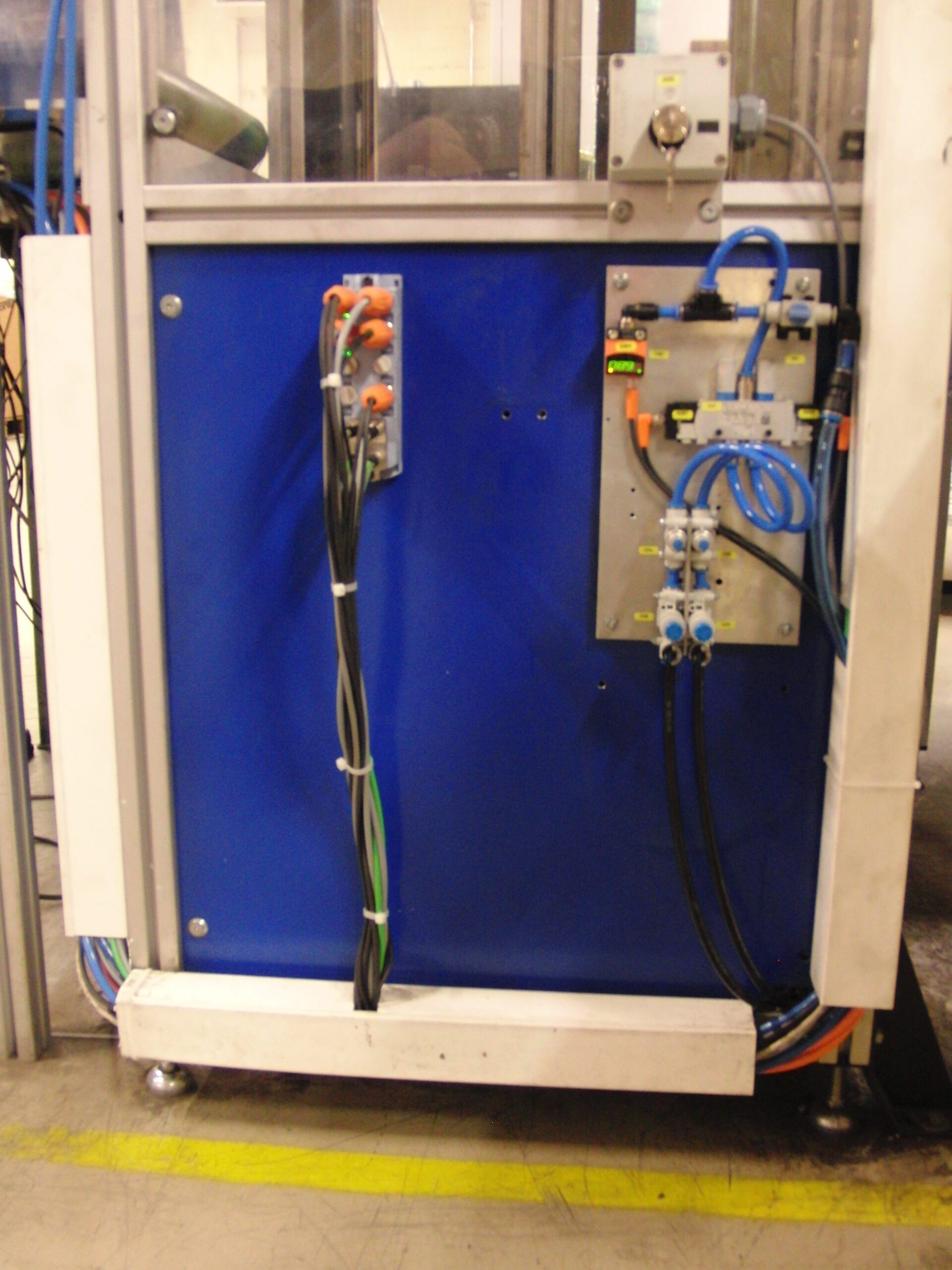

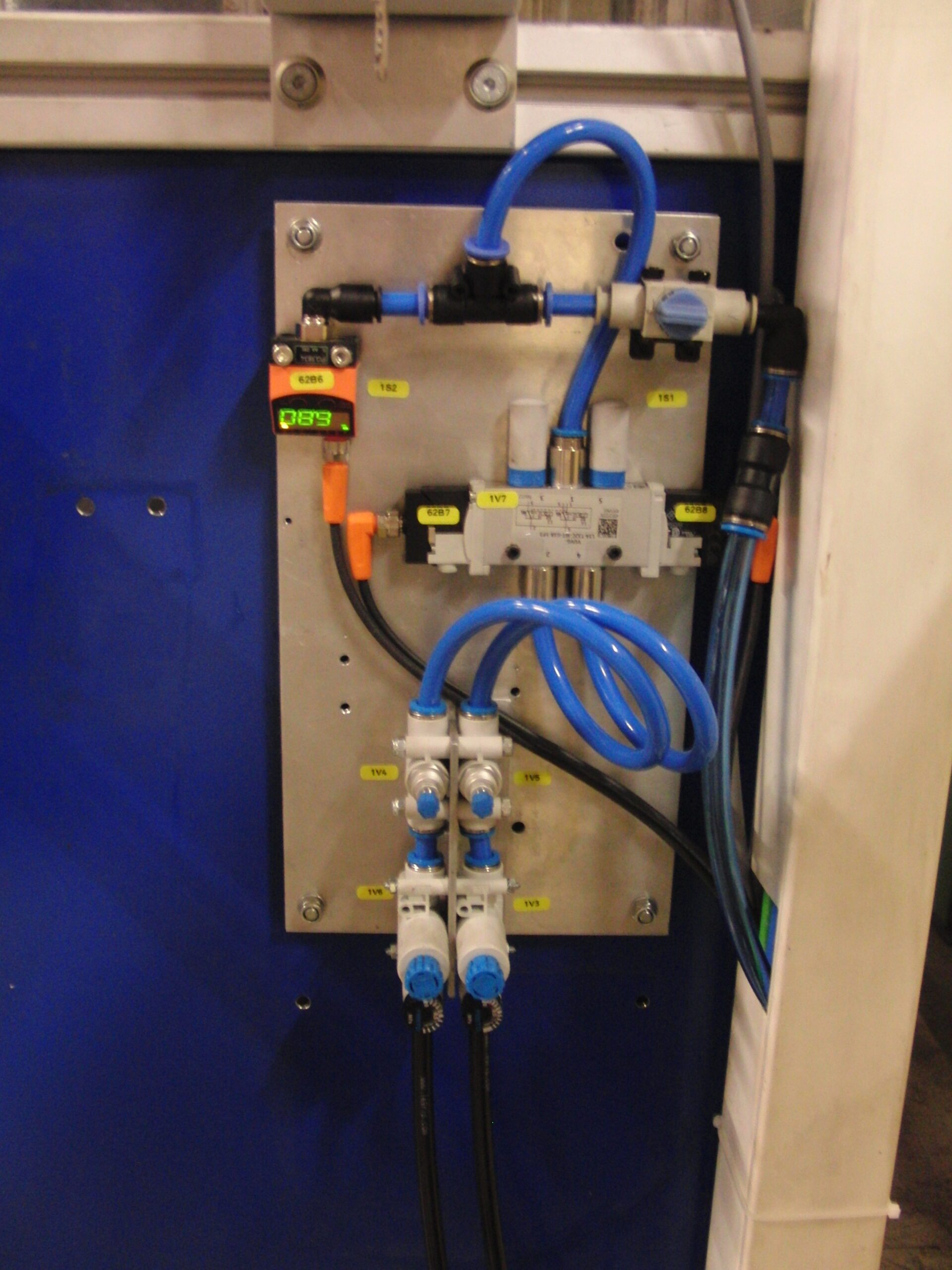

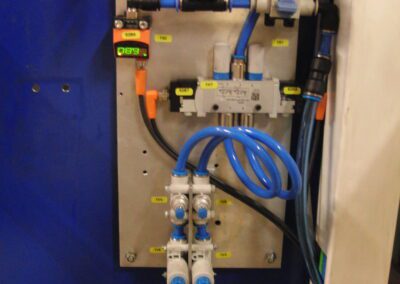

Pneumatische Liftsteuerung

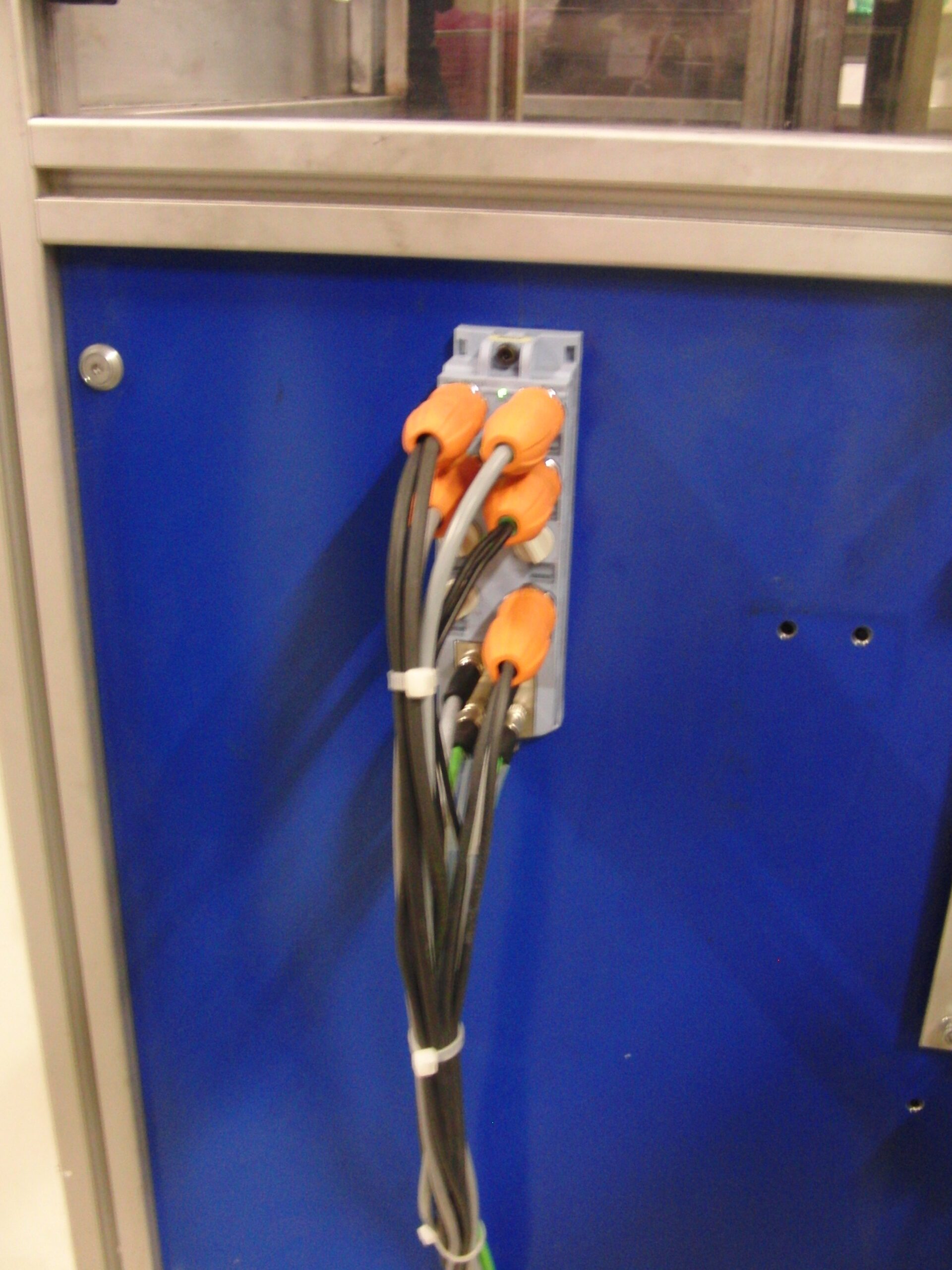

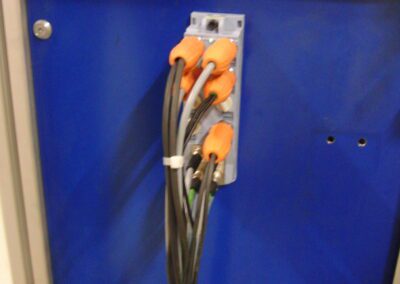

ET 200AL IO Slave

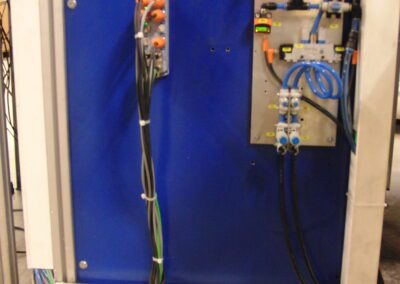

Liftansteuerung

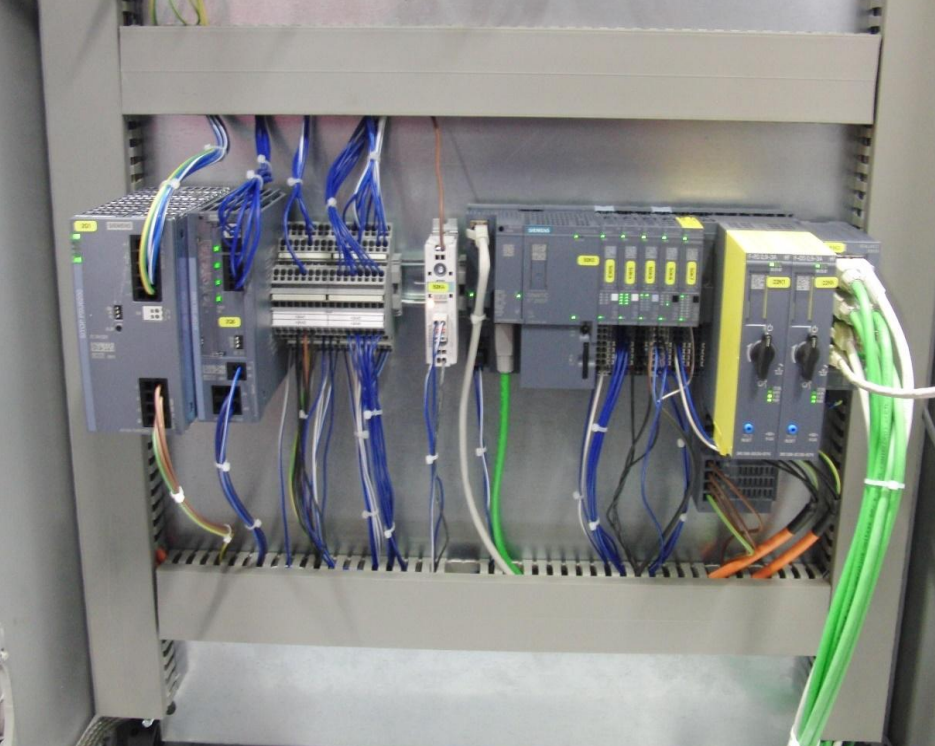

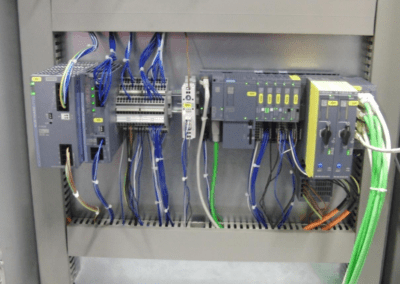

Schaltschrank

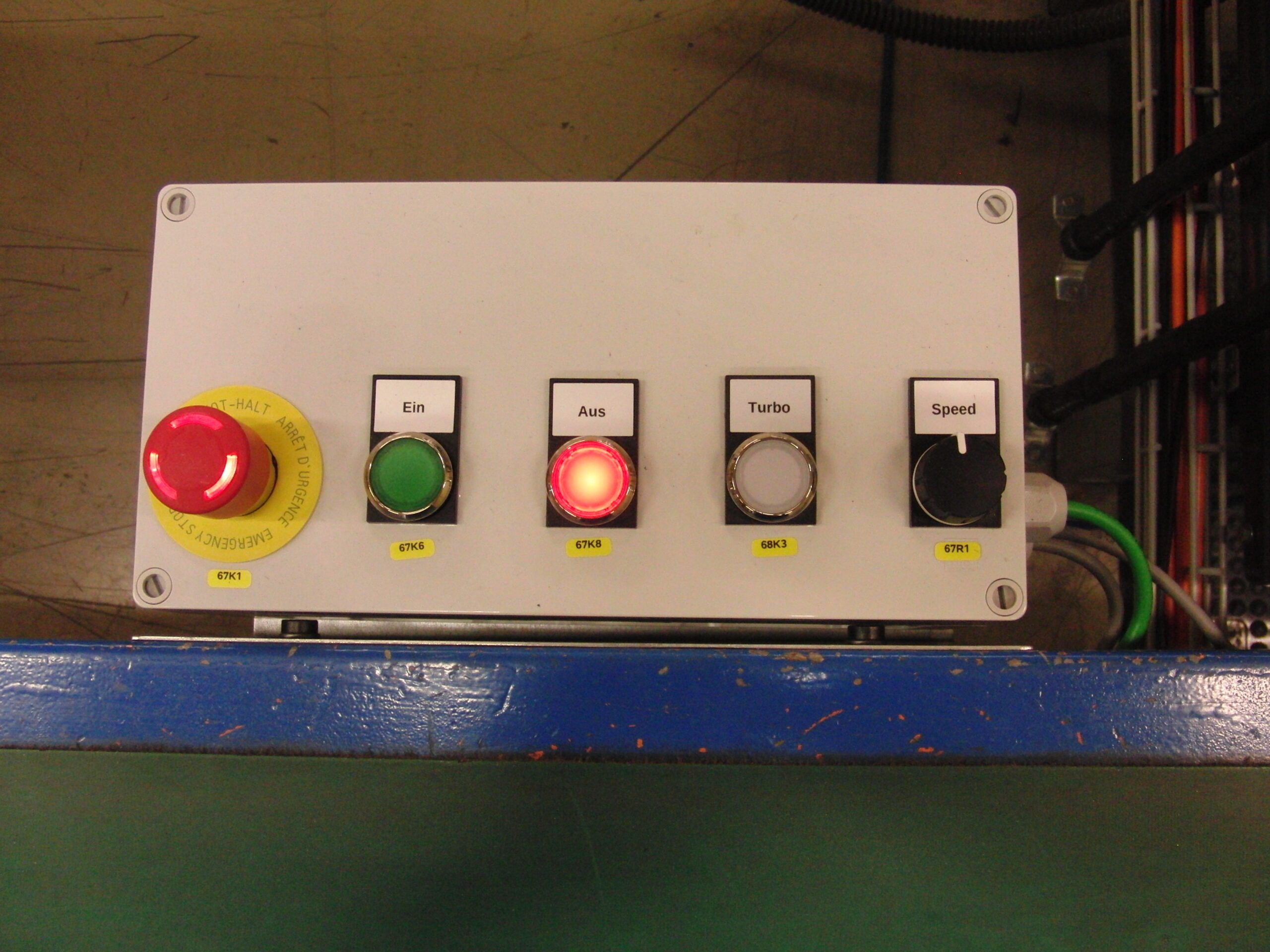

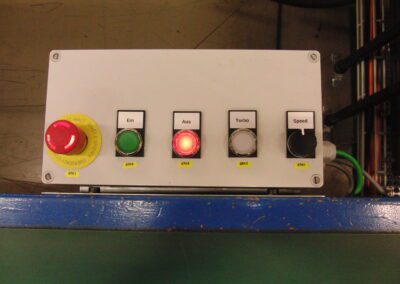

Steuerung der Bänder

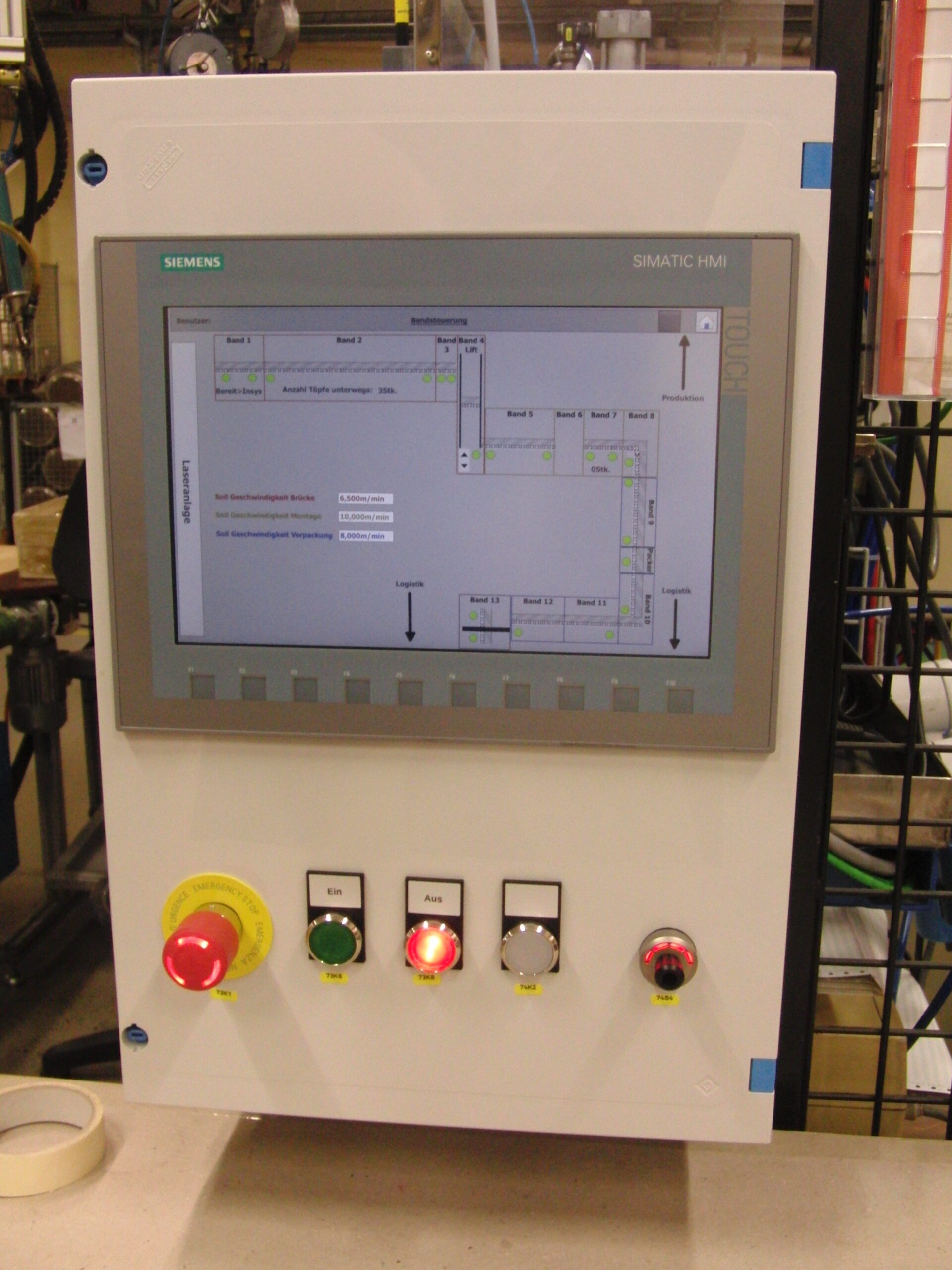

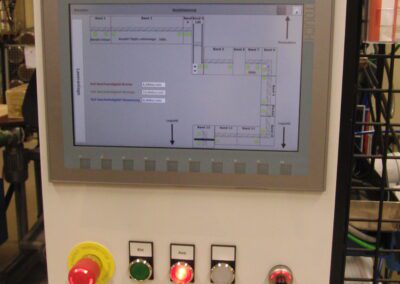

HMI
Bändersteuerung
Die Bänder transportieren nach der Laserbeschriftung die Töpfe an Montage-, Prüf- und Verpackungsplätzen vorbei.
Aufgabenstellung
Das Projekt beinhaltet den Ersatz der S5 Steuerungen und das Zusammenführung der Bänder auf eine Steuerung, pneumatische Ansteuerung des Lifts, Stauzonen, entfernbare Bänder, Kommunikation mit Druckkammer, Visualisierung, Sicherheit, Ersatz von 13 Getriebemotoren, sauberes Auftakten und Aufheben mit verschiedenen Bedingungen,.
Meine Arbeiten
Schema, Programmierung, Definition Getriebemotoren, Definition SPS/Elektrik, Definition Pneumatik, Schaltschrankbau, Installation, Inbetriebnahme
Lösung
S7-1512F, Motorstarter ET 200SP, G120, Einspeisesystem 3RV29, ET 200AL, Pneumatik Festo, Drucksensor IFM
